方型风管自动生产线 5
1.法国施耐德电气 2.北京华德+台湾液压系统 3.德国西门子控制系统 4.台湾上银直线导轨 5.日本欧姆龙专用编码器
关键词：
所属分类：
- 产品描述
- 配置
- 参数
-
- 商品名称: 方型风管自动生产线 5
1.法国施耐德电气 2.北京华德+台湾液压系统 3.德国西门子控制系统 4.台湾上银直线导轨 5.日本欧姆龙专用编码器

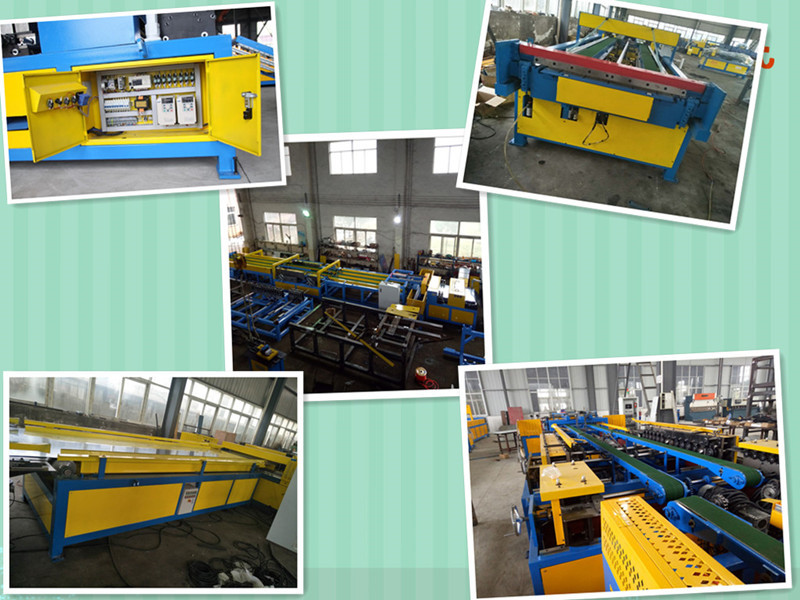

风管自动生产线 5
特点:
1、风管生产线5 由机架、调平压花、液压尖嘴方口、液压剪板机、关节角位移式压边机组成。机械手抓取采用上料平台、板双关节法兰和双链表骨成型机。伺服送料平台，TDF液压压接机，电控部分采用全电脑控制，弯板伺服送料，定位精度高，保证弯板精度。最大进给速度为16m/min。长度误差为±5mm，可用于TDF鞭毛和角钢鞭毛管的加工，交换简单快速。该生产线占地面积小，线加工，生产效率高。它可以产生一个小截面，TDF法兰的主要截面可以小到200*200mm。2.视频3.工件图
-
1、电动送料架2套4个线圈支架2、整平、卷边、开槽、切割设备1套3、高速锁模装置4、电动送料平台5、双联TDF法兰成形机（可选双联角钢法兰成形机）6、伺服进给平台7、弯曲装置8、数控控制器、软件9、电气柜
-
Auto duct line V
Model SDL-V 1. Electric feeding racks 2 sets 4 coil cradles
2. Leveling, beading, notching, cutting equipment 1 set
3. High speed lock former device
4. An electric feeding platform
5. A duplex TDF flange forming machine (Optional a duplex angle steel flange forming machine)
6. A servo feeding platform
7. A bending device
8. A CNC controller, software
9. An electrical cabinetPlate Thickness Range (mm) 0.5-1.2 Max-width(standard) (mm) 1300 1600 Max-working Speed (m/min) 16 Coiler Max-weight (kg) 6000*4 Dimension 24000 24000 3500 3800 1300 1300 Weight (kg) 9500 10000
产品描述
风管自动生产线 5
特点:
1、风管生产线5 由机架、调平压花、液压尖嘴方口、液压剪板机、关节角位移式压边机组成。
机械手抓取采用上料平台、板双关节法兰和双链表骨成型机。伺服送料平台，TDF液压压接机，电控部分采用全电脑控制，弯板伺服送料，定位精度高，保证弯板精度。最大进给速度为16m/min。长度误差为±5mm，可用于TDF鞭毛和角钢鞭毛管的加工，交换简单快速。
该生产线占地面积小，线加工，生产效率高。它可以产生一个小截面，TDF法兰的主要截面可以小到200*200mm。
2.视频
3.工件图
