全数控4辊卷板机

关键词：

所属分类：

产品咨询：

产品描述
配置
参数

- 商品名称: 全数控4辊卷板机

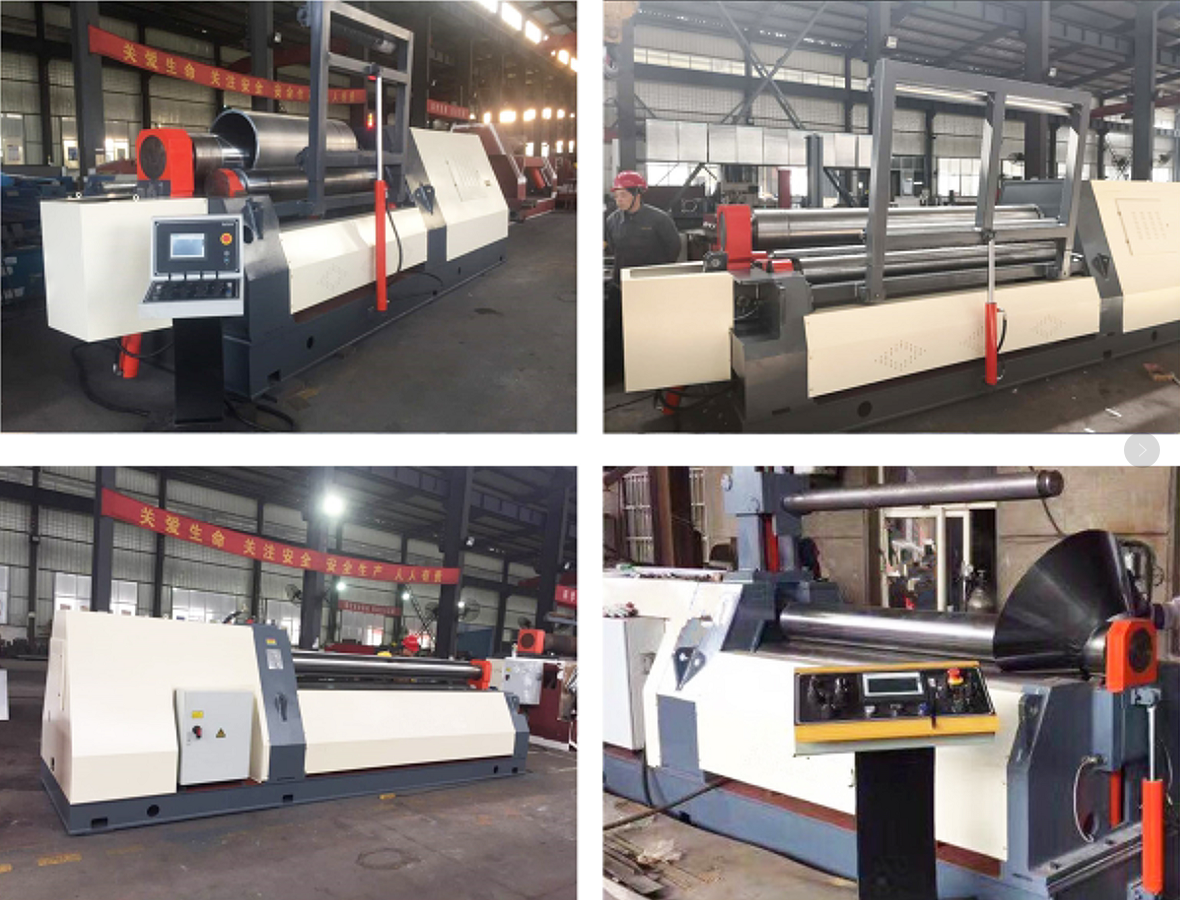

液压数控4辊卷板机

卷制产品展示：

该机属于四辊卷板机，用于制造压力容器等行业的预弯曲，卷制成型，并具有纠偏，粗调的功能。

上辊由主动辊驱动，下辊，两侧辊，反向头架和支撑辊由液压驱动。下辊的垂直提升和侧辊的倾斜具有同步精度≤±0.15毫米预弯曲通过下辊，夹紧板的端部，侧辊倾斜以实现板端弯曲根据两个侧辊的布置，可以进行对称或不对称弯曲，因此可以一次将机器轧制成理想的滚筒，其理论残余直边很小，与对称的三辊制版机相比，无需使用压力机就可以将板的端部预先弯曲。

该机配有集中润滑脂润滑系统，控制系统采用日本欧姆龙公司的智能高速PLC工业控制机，控制下辊，两侧辊，反向头架和支撑辊的位置。

下辊和辊的两侧的位移传感器采用光栅。传感器动作机构设计合理，使用寿命和精度监控得到保证，所有轴承对都需要使用先进的技术，著名的制造商的产品。良好的密封性，减少压力释放和泄漏。密封装置是进口的。

全液压四辊折弯机是先进可靠的技术架构的液压设备，具有足够的刚性，工作辊等关键部位的合理选择，精密制造，高性能，精密长，保留期长，可连续加工，运行控制稳定可靠，操作简单，是一种高精度，独特的先进设备可实现高效率的板材轧制。

四辊弯曲机适用于金属板的弯曲工作。它可以在一定的范围内滚动圆形，弧形和锥形工件范围，并在板的末端具有预弯曲功能。剩余的直边小，工作效率高，并且金属板可以在机器上大致水平。

与三辊折弯机相比的特点：

1.收卷时完全CNC控制；

2.弯曲精度高；

3.提高工作效率，节省生产时间和人工成本。

4.可以做更小直径的圆锥。
辊材质： 42CrMo,HRC50-58

电气元件：法国施耐德

液压阀：日本油研

PLC:德国西门子

感应器：欧姆龙

型号	预弯后湖 (mm)	加工宽度 (mm)	最大卷板宽度 (mm)	上辊 (mm)	下辊 (mm)	侧辊 (mm)	功率 (KW)	长 (mm)	高 (mm)	宽 (mm)	重量 (kg)
W12-4x2000	4	2000	4	160	140	120	2.2	3920	860	1140	2320
W12-6x2000	6	2000	6	190	170	150	3	4020	1250	1380	3300
W12-8x2000	8	2000	8	210	190	170	7.5	4160	1320	1370	4200
W12-10x2000	10	2000	10	230	210	180	7.5	4160	1320	1370	4620
W12-13x2000	13	2000	13	270	250	210	11	4510	1430	1520	6800
W12-16x2000	16	2000	16	300	270	210	11	4420	1460	1730	7200
W12-20x2000	20	2000	20	330	300	240	11	4470	1610	1840	9120
W12-25x2000	25	2000	25	360	330	250	15	4400	2000	2120	10400
W12-30x2000	30	2000	30	390	360	300	22	4790	2180	2200	18800
W12-35x2000	35	2000	35	430	390	330	30	4300	2500	2450	24000
W12-40x2000	40	2000	40	460	420	360	37	4500	2500	2450	32000
W12-50x2000	50	2000	50	510	460	390	45	4500	3570	3000	45000
W12-55x2000	55	2000	55	540	510	440	55	6000	3500	3400	51000
